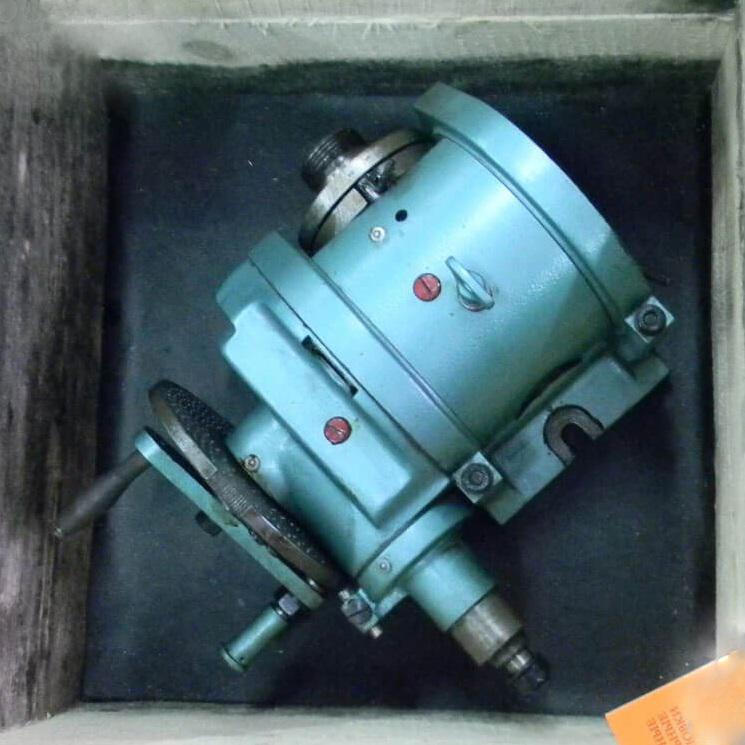

- Головка делительная УДГ-250
Головка делительная универсальная УДГ-250 дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол
Базовая комплектация делительной головки: головка делительная универсальная в сборе, бабка задняя, патрон трёхкулачковый самоцентрирующий, фланец переходный к самоцентрирующему трёхкулачковому патрону, центр упорный, поводок, болты под станочный паз, техническое описание и инструкция по эксплуатации универсальных делительных головок, паспорт универсальной делительной головки, паспорт трёхкулачкового патрона.
| Параметр | Значение |
|---|---|
| Наибольший диаметр детали, мм | 250 |
| Диаметр 3-х кулачкового патрона, мм | 160 |
| Высота центров, мм | 130 |
| Расстояние от основания до торца шпинделя в его вертикальном положении, мм | 280 |
| Диапазон деления | 2-400 |
| Передаточное отношение | 1:40 |
| Диаметр отверстия шпинделя, мм | 26,5 |
| Резьба рабочего конца шпинделя, мм | 52х3 |
| Конус Морзе шпинделя передний | 4 |
| Угол поворота шпинделя в вертикальной плоскости вниз от линии центров, гр | 5 |
| Угол поворота шпинделя в вертикальной плоскости вверх от линии центров, гр | 95 |
| Ширина направляющих шпонок, мм | 18 |
| Габаритные размеры основания | 260х180 |
| Вес, кг | 53,5 |
-
