Осуществляем ремонт и модернизацию горизонтально-расточных станков

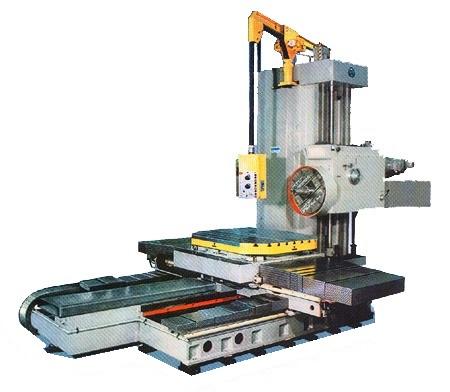

Горизонтально расточный станок 2а614 ранее выпускался Чаренцаванским станкозаводом. Данные модели по-прежнему обладают универсальностью и позволяют проводить:
- сверление
— растачивание
— зенкерование
— развертывание отверстий
— фрезерование плоскостей и пазов
— обтачивание торцов
— растачивание отверстий
— обработку кольцевых канавок радиальным суппортом планшайбы.
Станок горизонтально расточной 2а614 1 изготавливается с резьбонарезным устройством и поставляется под заказ. Характеристики 2А614 позволяют проводить точную обработку деталей, а модернизировав данную модель, переоборудовав с установкой ЧПУ, можно широко расширить функциональные возможности, которые позволят увеличить производительность данного оборудования.
Более подробные характеристики приведены ниже, либо, вы можете позвонить нашим специалистам +7495 2287860.
| Параметр | Значение |
|---|---|
| Класс точности станков по ГОСТ 8-77 | Н |
| Диаметр выдвижного расточного шпинделя, мм | 80 |
| Стол | |
| Рабочая поверхность встроенного поворотного стола, мм | 1000 х 1000 |
| Наибольшая масса обрабатываемого изделия, кг | 2000 |
| Наибольшее перемещение стола (продольное / поперечное), мм | 800/ 1000 |
| Пределы рабочих подач стола (вдоль и поперек), мм/мин | 1,26...2000 |
| Наибольшее усиление подачи стола (вдоль и поперек), кН | 10 |
| Деление шкалы лимба поворота стола, град | |
| Выключающие упоры | есть |
| Скорость быстрых продольных перемещений стола, м/мин | 5,0 |
| Скорость быстрых поперечных перемещений стола, м/мин | 5,0 |
| Шпиндельная бабка, выдвижной шпиндель, планшайба | |
| Наибольшее горизонтальное (осевое) перемещение выдвижного шпинделя, мм | 500 |
| Частота вращения шпинделя, об/мин | 20..1600 |
| Количество скоростей шпинделя | 20 |
| Пределы рабочих подач шпинделя, мм/мин | 1,26...2000 |
| Конец выдвижного шпинделя по ГОСТ 24644-81 с конусом для крепления инструмента | 40АТ5 |
| Конец выдвижного шпинделя по ГОСТ 6569-75 с конусом для крепления инструмента | Морзе 5 |
| Пределы рабочих подач радиального суппорта, мм/мин | 0,5...800 |
| Пределы рабочих подач шпиндельной бабки, мм/мин | 1,26..2000 |
| Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм | 800 |
| Скорость быстрых перемещений шпиндельной бабки, м/мин | 5,0 |
| Скорость быстрых перемещений шпинделя, м/мин | 5,0 |
| Скорость вращения планшайбы, об/мин | 6,3..200 |
| Количество скоростей планшайбы | 16 |
| Возможность отключения вращения планшайбы | есть |
| Возможность одновременной подачи суппорта и шпинделя | |
| Наибольшее перемещение радиального суппорта планшайбы, мм | 125 |
| Скорость быстрых перемещений радиального суппорта, м/мин | 2 |
| Наибольший крутящий момент на шпинделе, Н*м | 865 |
| Наибольший крутящий момент на планшайбе, Н*м | 1300 |
| Наибольшее усиление подачи шпинделя, кН | 7,5 |
| Электрооборудование, привод | |
| Напряжение силовой цепи, В | ~380/220В 50Гц |
| Напряжение цепей управления, В | ~110; -24 |
| Количество электродвигателей на станке | |
| Электродвигатель привода главного движения, кВт | 6 |
| Электродвигатель привода поворота стола, кВт | 0,8 |
| Электродвигатель привода подачи (постоянного тока), Нм | 21 |
| Электродвигатель привода насоса СОЖ, кВт | 0,12 |
| Электродвигатель привода люнета, кВт | 0,27 |
| Габариты и масса станка | |
| Габариты станка, включая ход стола и салазок, мм | 4518 х 2950 х 2870 |
| Масса станка 2А614, кг | 8500 |
-
