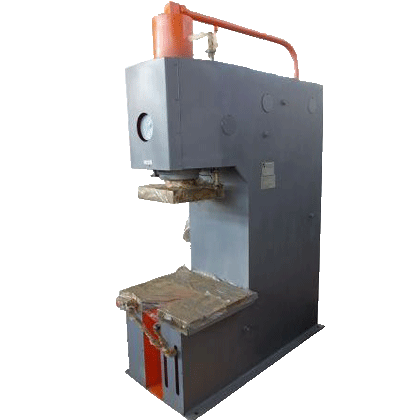

Гидравлический пресс П6326Б (усилие 40 тн) служит для производства разнообразнейших технологических процессов при монтаже, запрессовки, штамповки листовых материалов, прошивки и т.п. операций.
Конструктивно одностоечный пресс П6326Б базируется на сварной станине открытого типа, имеющий С-образный вид.
Сверху станины крепится рабочий цилиндр. Нижняя площадка станины является рабочим столом пресса. Последний оборудован Т-образными прорезями, служащими для закрепления необходимого инструмента и принадлежностей. Движителем пресса служат гидравлические агрегаты с заранее отрегулированными насосами.Рабочие механизмы пресса П6326Б расположены во внутренней части станин прессов. Электрическая оснастка расположена в специальном шкафу, укреплённом на правой боковой стороне станин прессов. На лицевой стороне электрического шкафа размещён пульт управления, контрольно-измерительные приборы, индикаторы необходимой сигнализации и органы управления приводом гидроагрегата.
Прессом П6326Б можно, при необходимости, управлять в режиме наладки, частично автоматическом режиме (разовый цикл) и рабочем (полностью автоматическом) режиме. Последний служит для устройства автоматической поточной линии в производстве.
Особо опасная зона прессов имеет защитное ограждение и оборудована аварийными фотоэлементами.
По отдельной заявке потребителя пресс комплектуется правильным столом и оснасткой для производства правки.
| Параметр | Значение |
|---|---|
|
Усилие пресса номинальное, кН |
400 |
|
Ход ползуна, мм |
500 |
|
Размер стола, мм |
710х560 |
|
Расстояние от оси штока до станины, мм |
320 |
|
Скорость ползуна |
|
|
– при холостом ходе |
125 |
|
– при рабочем ходе |
20 |
|
– при возвратном ходе |
300 |
|
Тип системы управления |
электрический |
|
Мощность привода, кВт |
13 |
|
Габаритне размеры, мм |
|
|
– длина |
950 |
|
– ширина |
1770 |
|
– высота |
2880 |
|
Масса, кг |
2741 |
Базовая комплектация П6326Б
- пресс в сборе;
- эл.шкаф управления;
- оптическая система защиты рабочей зоны;
- решетчатое ограждение рабочей зоны;
- ЗИП;
- руководство по эксплуатации, паспорт
- тип управления - мех (режимы работы: наладка, одиночный ход, полуавтомат);
- тип управления - электро (режимы работы: наладка, одиночный ход, полуавтомат, автомат)
-
