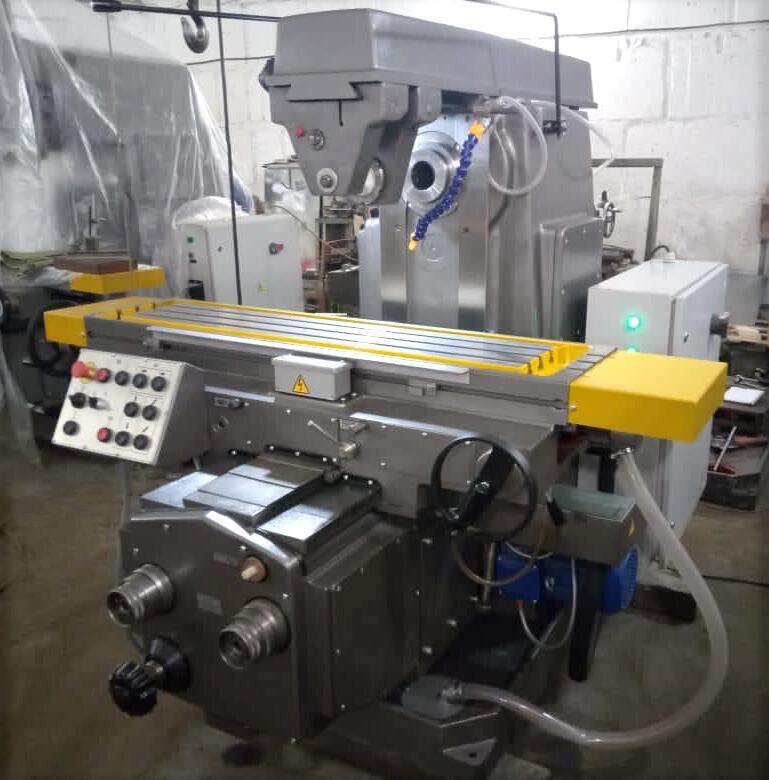

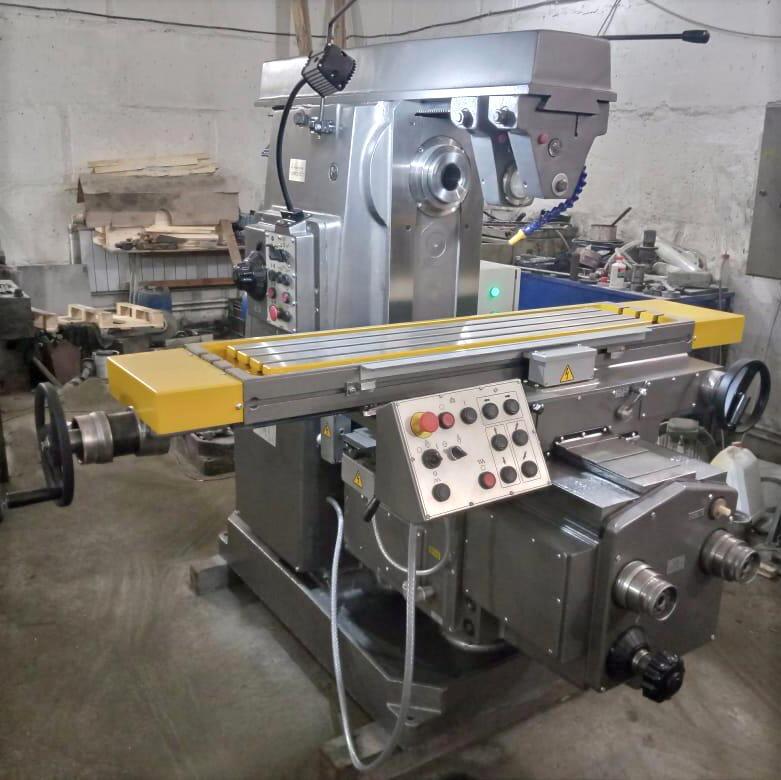

• Станок горизонтально-фрезерный 6Т83

Заказать

0 руб.

Артикул: 110317

• •
  •
• •
  •
• •
  •

Горизонтально фрезерный станок 6т83 был спроектирован и выпущен на основе ранней модели 6Т82. По своей структуре и конструктивным особенностям они имеют большое количество схожих черт, включая единую схему кинематики, схожую конструкцию, возможности для скоростного конфигурирования оборудования на всевозможные рабочие циклы в режиме автомат и полуавтомат. Это обеспечивает их использование в конвейерных линиях на производствах единичного, серийного или мелкосерийного формата.

Особенности:

От своего предшественника станок 6т83 отличается выросшей площадью функциональной поверхности стола. Это позволяет добиться заметных улучшений и расширений функциональных возможностей, так как оператор у прибора сможет выполнять обработку крупных заготовок, характеризующихся разными габаритными размерами, с высокой точностью и удобством. Помимо этого с помощью станка можно эффективно фрезеровать плоскости, углы, пазы на горизонтальных и вертикальных плоскостях, рамки, зубчатые колеса и иные компоненты.

К значимому преимуществу данной модели относится простота управления изменением скоростей передач, чтобы существенно повысить уровень производительности прибора. Станина имеет коробчатую конструкцию, дающую требуемую жесткость, поэтому достигается гашение возникающих вибраций динамической и статической природы во время работы.

Преимущества

Станок горизонтально фрезерный 6т83г имеет несколько видов преимуществ, которые разделены на категории.

Конструктивные:

• Инструмент крепится в шпинделе с помощью механизированной системы;
• Имеется устройство для периодического регулирования параметров зазора в винтовой паре продольной подачи;
• При остановке электромагнитной муфты обязательно происходит торможение шпинделя;
• Подающий привод защищен от перегрузок с помощью электромагнитной муфты.
• Технологические:
• Станок поддерживает несколько разнообразных рабочих циклов в автоматическом режиме;
• Частота вращения шпинделя и подача стала в широком диапазоне;
• Повышенная жесткость;
• Мощный привод.

Устройство цифровой индикации SDS6-3V УЦИ на 3 оси

В качестве дополнения к станку горизонтально-фрезерному 6т83 за дополнительную плату устанавливается устройство цифровой индикации, необходимое для обработки электрических сигналов, подаваемых от оптоэлектронных преобразователей линейного перемещения. На цифровом табло отображается поступающая информация, чтобы работник мог эффективнее работать, выполняя операции обработки с опорой на помощь устройства.

Устройство цифровой индикации преимущественно предназначено для отображения координат перемещения осей станка во время работы. Использование этого приспособления позволяет повысить точность изготовления деталей, а также минимизировать процент брака, так как имеется индикация текущей позиции исполнительного механизма в каждый момент времени. Не требуется делать поправку на люфты, а также проводить расчеты для перевода делений шкалы лимба на размеры, которые получаются в реальности.

Схема работы станка 6т83

Станок фрезерный 6т83г использует несложный механизм работы. Для привода подачи используется отдельный фланцевый электродвигатель, который смонтирован в консоли. Для настройки рабочих подач используются переключаемые подающие зубчатые колеса от коробки, включающей два трехвенцовых блока и передвижное зубчатое колесо с кулачковой муфтой.

Последний вал коробки в цепи подач используется шариковую пружинную муфту с возможностью регулировки, которая служит в качестве предохранителя подающего механизма от перегрузок.

Сила перемещения в консоль транслируется с последнего вала подающей коробки. После этого посредством зубчатых колес в виде цилиндров и конусов, установленных на салазках и в консоли, проводится вращение одного из трех ходовых винтов посредством активации соответствующей кулачковой муфты, чтобы обеспечить поперечную, продольную либо вертикальную подачу.

Посредством переключаемых зубчатых колес коробки 6т83г фрезерный станок обеспечивается 18 разными подачами при вариантах зацеплений.

В компании «Вега-Пром» вы можете заказать любое кузнечно-прессовое и металлообрабатывающее оборудование, в том числе и горизонтально фрезерный станок 6т83г. Мы предлагаем не только современное высокоэффективное оборудование для автоматизации производственных процессов, но и своевременное гарантийное и сервисное обслуживание.

Оборудование к 6Т83Г за отдельную плату:

• Устройство цифровой индикации Sino SDS6-3V (или аналог по желанию Заказчика)
• Стол поворотный круглый d 400мм 7204-0023-01
• Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
• Тиски станочные 7200-0220-02
