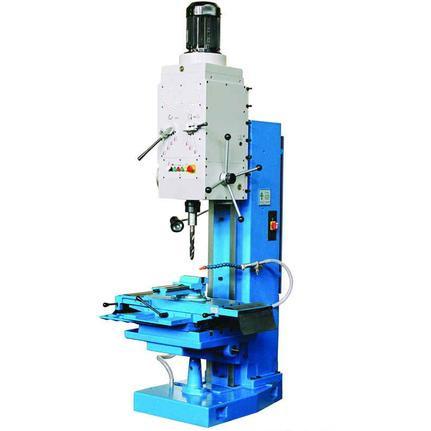

Вертикально-сверлильный станок 2С132
Вертикально-сверлильный станок 2С132 - Вега-Пром
Вертикально-сверлильный станок 2С132

Купить

950 000 руб.
Артикул: 110348

Вертикально-сверлильный станок 2С132 – это популярная модель оборудования, которая используется для оснащения производств различного масштаба. Данная модель станка предназначена для обработки деталей, выполненных из различных материалов, посредством твердосплавных и быстрорежущих инструментов.

Особенности и сфера применения

Вертикально-сверлильный станок 2С132 может использоваться для получения отверстий, а также для реализации совокупности иных операций:

  • Зенкерования;
  • Растачивания и рассверливания;
  • Развертывания;
  • Подрезку торцов;
  • Нарезание внутренней резьбы.

В конструктивном плане станок достаточно прост и работать с ним могут специалисты со специализированной подготовкой.

Параметр Значение
Максимальный диаметр сверления, мм 32 (50)*
Диапазон нарезаемой резьбы М3...М33
Конус шпинделя Морзе 4
Наибольшее перемещение шпинделя, мм 250
Количество частот вращения (скоростей) шпинделя 12
Диапазон частот вращения шпинделя, об./мин 31,5...1400
Количество подач шпинделя 9
Диапазон подач шпинделя, мм/об. 0,1; 0,14; 0,2; 0,28; 0,4; 0,56; 0,8; 1,12; 1,6
Наибольшее усилие подачи, Н 15000
Наибольший крутящий момент на шпинделе, Нм 400
Наибольшее перемещение шпиндельной головки, мм 170
Расстояние от оси шпинделя до колонны, мм 300
Расстояние от торца шпинделя до стола, мм 750
Размер рабочей поверхности (зеркала) стола, мм 450 х 500
Наибольшее вертикальное перемещение стола, мм 300
Количество Т-образных пазов 3
Расстояние между осями Т-образных пазов, мм 100
Наибольшая высота заготовки, мм 600
Наибольшая масса заготовки, кг 600
Класс точности Н
Шероховатость образца изделия, Ra 6,3 (после сверления), 1,6 (после развертывания)
Мощность привода главного движения, кВт 4
Установленная суммарная мощность, кВт 4,12
Номинальное напряжение питания, В 380
Габаритные размеры, мм 870 x 1110 x 2700
Масса, кг 1200

*Сверление отверстий диаметром более 35 мм допускается при минимальных подачах и оборотах, и с предварительным просверливанием отверстия меньшего диаметра.

Комплект поставки:

  1. Станок в сборе;
  2. Рукоятка подъема стола и сверлильной головки;
  3. Охлаждение;
  4. Освещение;
  5. Втулки переходные КМ4/3, КМ4/2, КМ3/1;
  6. Клинья к инструменту КМ1-2; КМ3;
  7. Ключ к электрошкафу;
  8. Пробки транспортные;
  9. Техническая документация (Руководство по эксплуатации).

Конструкция

Вертикально-сверлильный станок 2С132 принадлежит к категории оборудования сверлильной группы, его допускается использовать для получения отверстий диаметром до 32 мм. Существует несколько модификаций, созданных заводом на основании базовой модели.

Корпус изготовлен из чугунных деталей, которые обеспечивают высокую жесткость оборудования. Хранение и подача жидкости для смазки и охлаждения используется особый бак, расположенный в основании станка. Электрошкаф в целях безопасности вынесен за пределы колонны. В состав кинематической схемы входит узел, предназначенный для отслеживания глубины осуществляемого сверления.

Вертикально-сверлильный станок 2С132 отличается сложной конструкцией, которая диктует его характеристики. В состав прибора входят:

  • Система, отвечающая за хранение и подачу жидкости охлаждения в зону проводимых работ;
  • Рабочая головка, предназначенная для фиксации режущего инструмента;
  • Шпиндельный узел;
  • Механизм, который отвечает за управление рабочими подачами, а также скоростями вращения шпиндельного узла;
  • Плита, используемая в качестве основания оборудования;
  • Рабочий стол, который предназначен для фиксации детали при выполнении обработки;
  • Коробка подач;
  • Коробка регулировки скоростей вращения шпиндельного узла;
  • Плунжерный насос;
  • Основной привод;
  • Элементы электрической схемы.

Колонна используется в качестве основной части, и по ее направляющим движется рабочий стол и головка сверления. В плане конструкции это чугунная отливка с полостью внутри. Т-образные пазы используются для эффективной фиксации оснастки на поверхности стола. Нижняя часть колонны используется для размещения электрического насоса, подающего жидкости, а верхняя часть служит для размещения электрического оборудования. Все элементы слаженно работают под управлением специального блока.

В компании ООО «Вега-Пром» вы можете приобрести сверлильный станок, а также проконсультироваться с нашими специалистами по всем интересующим вопросам. Мы обеспечиваем полное гарантийное и постгарантийное обслуживание оборудования.
