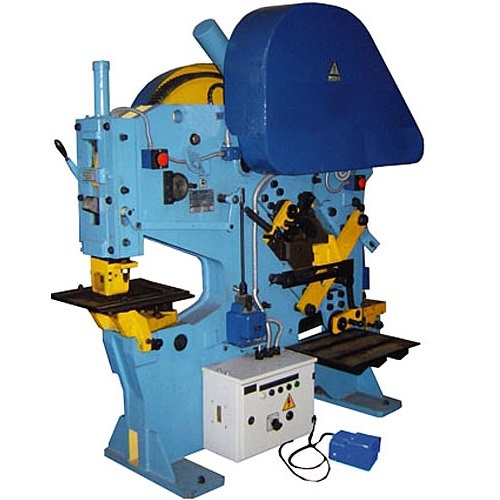

- Комбинированные пресс-ножницы НГ 5223 (НВ5222)
Пресс-ножницы комбинированные НГ 5223 – это еще одна популярная модификация промышленных ножниц серии НГ для работы с металлом. Модель полностью соответствует аналогу НВ5222. Для данной модификации свойственна малая трудоемкость при выполнении операций и компактное исполнение, благодаря чему станок не требует большой площади для установки в цеху.
Ножницы могут быть использованы для мерной резки прутков, уголков, узких полос металла. Модель НГ 5223 дает возможность пробивать отверстия и подрезать заготовки под углом. Задний упор фиксируется на расстоянии 70-1000 мм. Рекомендуемые параметры металлических заготовок:
- диаметр круга до 50 мм;
- полосовая стали 18*190 мм;
- резка под углом уголка при 90 - 125*125*14 мм, при 90 - 160*160*12 мм с дополнительным инструментом, при 45 - 100*100*10 мм.
При пробивке отверстий рекомендуемое сечение материала до 16 мм, диаметр до 32 мм. Для пробивки прямоугольных отверстий следует использовать заготовки с параметрами до 10*65*80 мм.
Ход ножниц запускается с помощью педали. С правой стороны станка имеется блок управления, обеспечивающий доступ к электрической цепи станка. Для станка характерна продуманная функциональность, выводящая его в разряд лучших моделей электромеханических версий пресс-ножниц.
Особенности модели
- Отрезку полосы под различными углами можно осуществлять без предварительной разметки.
- Возможна пробивка отверстий различных форм в фасонном и листовом прокате - квадратной, треугольной, круглой и любой другой.
- Отрезка двутавра, уголка, швеллера, круга осуществляется в сортовой секции.
- Возможна пробивка пазов прямоугольной формы, открытых пазов.
- Опционально ножницы могут быть снабжены инструментом для реза швеллера и двутавра.
- Управление осуществляется при помощи педали.
- Категория размещения 4 по ГОСТ15150-69.
- Эксплуатация осуществляется при температуре не ниже +5°С.
- Устройство для пробивки пазов прямоугольной формы может использоваться для пробивки пазов треугольной формы на уголке 50*50*5.
| Параметр | Значение |
|---|---|
| Наибольший размер обрабатываемой полосы (BxH), мм. | 190 х 18 |
| Наибольший диаметр отрезаемой заготовки круглого сечения (угол реза 90 град.), мм. | 50 |
| Наибольший размер отрезаемого уголка, мм. | 125х125х14 (угол 90); 160х160х12 (угол 90)*; 100х100х10 (угол 45) |
| Размер пробиваемого отверстия (D x H), мм. | 32 х 16 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы (LxBxH), мм. | 80 х 65 х 10 |
| Наибольший номер обрабатываемого профиля (двутавр, швеллер) | 5-8, 10-18а* |
| Наибольшая длина заготовки, устанавлеемой по упору, мм. | 70 - 1000 |
| Частота одиночных ходов ползуна, мин-1 | 17 |
| Номинальное усилие пресса, кН (тс) | 630 (63) |
| Расстояние от оси ползуна до станины, мм. | 500 |
| Мощность привода главного движения, кВт | 5,5 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры, мм. | 1800 х 1700 х 1865 |
| Масса, кг. | 2210 |
| * - специальное исполнение (заказ) | с использованием специального инструмента |
