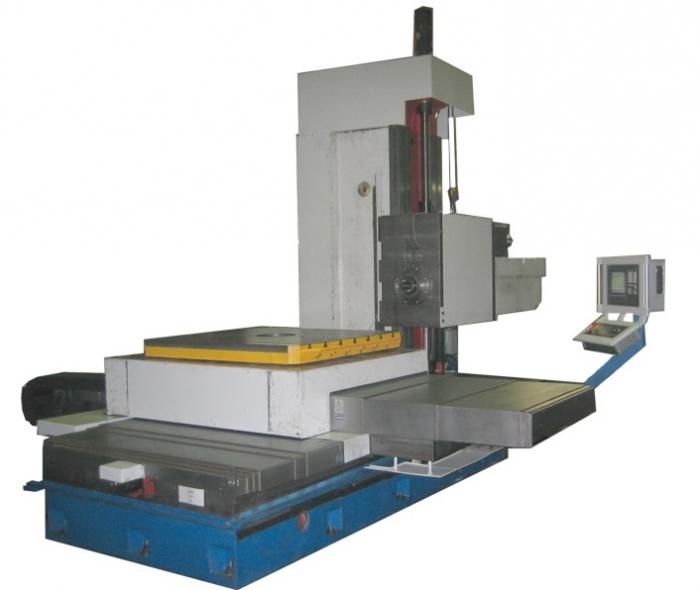

Горизонтально расточной станок 2а622 производство Ленинградского станкостроительного завода им. Свердлова СССР. Завод успешно функционировал, выпускал не только ГРС, но и наладил выпуск координатно расточных и копировально фрезерных. В те годы это было круто (советский обрабатывающий центр). Предприятие имело свой замкнутый цикл, снабжало не только весь Союз, но поставляло на экспорт. Все было отлично, но новая политика, новые люди и завода не стало. В 2003 году — процедура банкротства. 2004 Торговую марку приобрел завод Киров-Станкомаш и на этом все .
Данные станки и сегодня пользуются высоким спросом, так как зарубежные аналоги слишком дорого обходятся.
При модернизации станков такого класса, перевода их на современные ЧПУ как Российского, так и иностранных производителей, позволяет добиться работоспособности, технологичности, отвечающим современным требованиям.
После проведения модернизации старого парка, купить расточный станок можно на 50% дешевле импортных.
- Фрезерование по 8-ми угольному контуру с двумя подачами (горизонтальная — столом, вертикальная — шпиндельной бабкой);
- Фрезерование при круговой подаче стола;
-Шпиндель с твердой азотированной поверхностью;
-Высокая жесткость, виброустойчивость;
-Зажим инструмента механический;
-Наличие ШВП;
-Поворот стола через 90 градусов;
-Зажим и отжим подвижных узлов станка на направляющих-автоматический;
-Пульт управления-подвесной или выносной на отдельно стоящей стойке;
-Телескопическая защита направляющих;
-Электрический штурвал (задатчик) для точного позиционирования подвижных узлов с чувствительностью до 0,001 мм;
-Смазка направляющих-автоматизирована;
| Параметр | Значение |
|---|---|
| Диаметр выдвижного шпинделя, мм | 110 |
| Мощность главного привода, кВт | 8.5 |
| Скорость вращения шпинделя, мин-1 | 10 - 1 250 |
| Скорость вращения планшайбы, мин-1 | 6,3 - 160 |
| Наибольший момент на выдвижном шпинделе, Нм | 3 000 |
| Диаметр планшайбы, мм | 630 |
| Размеры поворотного стола, мм | 1 250 х 1 120 |
| Число частот вращения шпинделя | 23 |
| Число частот вращения планшайбы | 15 |
| Наибольший момент на планшайбе, Нм | 2 500 |
| Исполнение конуса шпинделя | Морзе 6 |
| Перемещение стола поперечное (Х), мм | 1 000 |
| Перемещение шпиндельной бабки вертикальное (Y), мм | 1 000 |
| Перемещение стола продольное (Z), мм | 1 200 |
| Перемещение шпинделя продольное (W), мм | 710 |
| Усилие подачи шпиндельной бабки, Н | 20 000 |
| Усилие подачи шпинделя, Н | 15 000 |
| Усилие подачи стола, Н | 20 000 |
| Поворотный стол - вращение (В), град | 360 |
| Пределы подач шпиндельной бабки и стола, мм/мин | 1,25 - 1 250 |
| Пределы подач радиального суппорта, мм/мин | 0,8 - 800 |
| Грузоподъёмность стола, кг | 3 000 |
| Рабочие подачи по линейным осям, мм/мин | 2 - 2 000 |
| Дискретность задания перемещений, мм | 0,001 |
| Класс точности согласно ГОСТ2110 | Нормальный |
| Габаритные размеры в стандартном исполнении (L x B x H), мм | 6 790 x 4 880 x 3 100 |
| Общая масса станка 2А622, кг | 16 000 |
-
