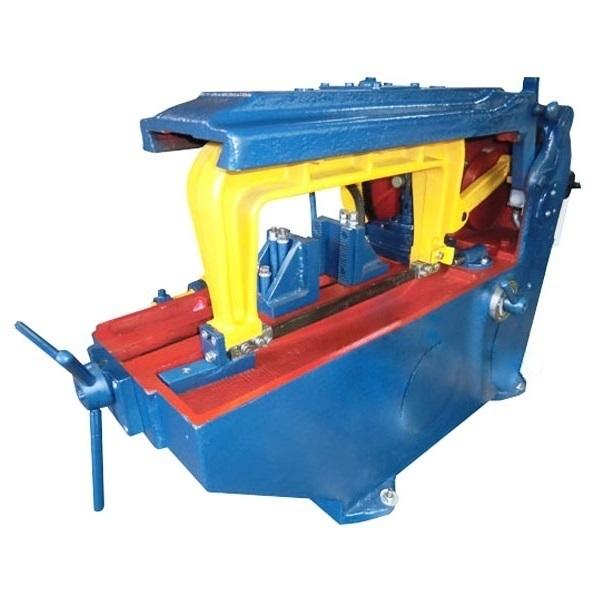

- Отрезной ножовочный станок 8725
Станок предназначен для резки профильного и круглого мат-ла из чугуна стали цветных и полимерных материалов сечением до 250 мм. Резка выполняется методом воздействия пильным полотном путем возвратно-поступательными движениями. Опускание пильной рамы, а так же подъем, управляется оператором, при помощи рычага переключений, расположенных на боковой стенки станка Широко применяется в мелкосерийном производстве, метало базах и небольших мастерских.
Наличие, стоимость и условия доставки указывается на нашем сайте, либо можно уточнить у социалистов нашей компании.
Особенности модели
- Климатическое исполнение по ГОСТ 15150-69-УХЛ4.
- Тиски снабжены специальным кронштейном для закрепления заготовок.
- Приведение пильной рамы в движение осуществляется от отдельного электродвигателя через кривошипный механизм. Шкивы провода сделаны двухступенчатыми, чтобы число двойных ходов могло изменяться.
- Подъем и опускание пильной рамы, подача ножовочного полотна при резке, подъем пильной рамы при обратном ходе осуществляется при помощи гидропривода. Возвращение пильной рамы в верхнее положение по окончании резки происходит автоматически.
- На ножовочное полотно в процессе резки подается охлаждающая жидкость.
- Класс точности отрезного станка по металлу – Н по ГОСТ 8-82Е.
| Параметр | Значение |
|---|---|
| Параметры инструмента | Ножовочное полотно. Межцентровое расстояние 450; 500 мм |
| Наибольший диаметр отрезаемой заготовки круглого сечения (угол реза 90 град.), мм | 250 |
| Наибольший диаметр отрезаемой заготовки круглого сечения (угол реза 45 град.), мм | 140 |
| Наибольший размер отрезаемой заготовки квадратного сечения (угол реза 90 град.), мм | 250 х 250 |
| Наибольший размер отрезаемой заготовки прямоугольного сечения (угол реза 45 град.), мм | 140 х 250 |
| Величина хода пильной рамы, мм | 152 |
| Число двойных ходов пильной рамы в минуту | 91 |
| Механизм зажима заготовки | вручную |
| Угол поворота тисков, град* | 45 |
| Мощность привода главного движения, кВт | 2,2 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры, мм | 1450 х 900 х 1060 |
| Масса, кг | 650 |
* поворотные тиски не входят в стандартную комплектацию
-
