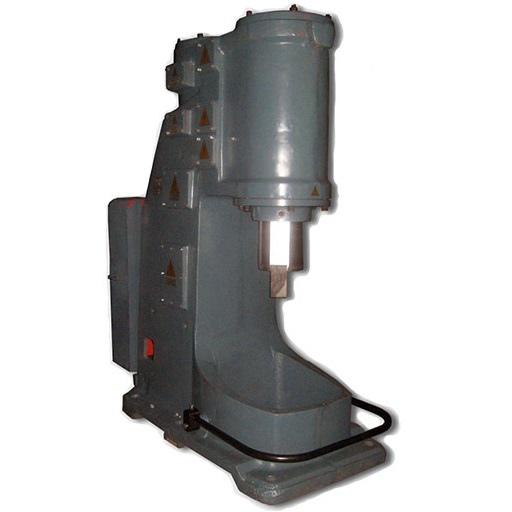

- Молот ковочный пневматический МА4127
Ковочный пневматический молот МА4127 предназначен для выполнения кузнечных работ: протяжки, пробивки отверстий, горячей рубки металла, гибки металла методом свободной ковки на плоских и фасонных бойках.
Молот ковочный незаменим при работах по художественной ковке.
Станина молота МА4127 - цельнолитая чугунная фасонная отливка - является базой, как для монтажа всех узлов, так и для осуществления механических, энергетических и технологических функций молота.
Для удобства потребителей и расширения технологических возможностей предусмотрено комбинированное управление молотом МА4127: ручное от рукоятки управления и ножное (педальное).
Особенности конструкции
Молот ковочный (пневмомолот) имеет удобную и эргономичную конструкцию. Оборудование характеризуется высокой частотой ударов, точным дозированием металла и продуктивным использованием теплоты заготовки.
Базовая комплектация двухцилиндрового пневматического кузнечного молота состоит из станины, на которой размещены ключевые детали и узлы:
— падающие части
— пустотелая баба с бойком, соединенная с поршнем и со штоком;
— привод: состоит из электродвигателя, редуктора, шатуна, клиномерной передачи и кривошипно-шатунного механизма;
— центральный маслопровод;
— нижний боек, фиксирующий заготовку: прикреплен к плите;
— компрессорный цилиндр, осуществляющий обработку воздуха, поступающего из окружающей среды;
— рабочий цилиндр с поршнем, присоединенным к бабе или являющимся ее частью
| Параметр | Значение |
|---|---|
| Масса падающих частей, кг | 50 |
| Число ударов бойка в минуту | 225 |
| Энергия удара, не менее, кгс*м | 80 |
| Расстояние от оси бабы до станины (вылет), мм | 280 |
| Высота рабочей зоны в свету, мм | 220 |
| Длина зеркала бойков, мм: | 100 |
| Ширина зеркала бойков, мм: | 55 |
| Расстояние от зеркала нижнего бойка до уровня пола, мм | 800 |
| Диаметр цилиндра компрессора, мм | 225 |
| Ход поршня компрессора | 170 |
| Ход бабы (наибольший), мм | 300 |
| Электродвигатель, кВт: | 4 |
| Оптимальное проковываемое сечение заготовки квадратной стороны (мм) | 50 |
| Оптимальное проковываемое сечение заготовки, круглой-диаметром (мм) | 60 |
| Габаритные размеры | 1450х735х1715 мм |
| Масса | 2170 кг |
