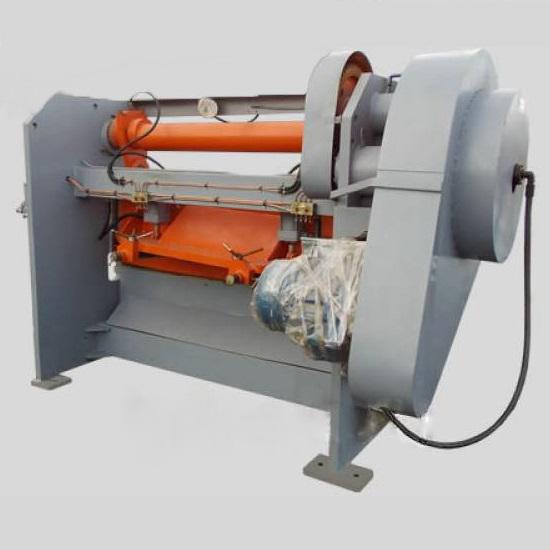

- Ножницы гильотинные гильотина НК3418
Ножницы НК3418 или НК 3418 имеют автоматическую установку необходимой величины зазора между ножами и усилия прижима, пропорционального усилию реза,
в зависимости от толщины листового материала и способны не только сандартный лист 6х2000, но и размер 6,3х2000.
Гильотина НК3418 состоит из трех кинематических сборочных единиц: главной кинематической цепи, заднего упора и поддерживателя тонкого листа.
Все единицы конструкции имеют индивидуальные приводы движения и автономное управление. Все сборочные единицы и агрегаты гильотинных ножниц НК3418 установлены на станине цельносварной конструкции. Последняя включает в себя две стойки, стол, траверсу и стяжку. В стойках установлен главный вал. Главный привод установлен на траверсе. Вращение электродвигателя на эксцентриковый вал выполняется через клиноременную передачу и цилиндрический редуктор, состоящий из двух ступеней зубчатой передачи.
Механизм реза установлен в проушинах станины на эксцентриковых осях и имеет две балки - прижимную и ножевую. В прямолинейных направляющих прижимной движется ножевая балка. Обе балки связаны между собой рычажной системой, соединенной с приводом ножниц.
Гильотина НК 3418 способна работать в нескольких режимах: автоматическом, наладочном, также возможны одиночные ходы, ручной поворот, что позволяет легко резрезать листь металла шириной 6Х2000 мм.
| Параметр | Значение |
|---|---|
| Наибольшие размеры разрезаемого металла, мм толщина ширина |
6,3 2000 |
| Количество резов в минуту | 60 |
| Число режущих кромок ножа | 4 |
| Угол наклона подвижного ножа | 1°30' |
| Наибольшая длина отрезаемой полосы при работе с задним упором, мм | 700 |
| Наибольшее усилие реза, кН | 175 |
| Мощность электродвигателя, кВТ | 8,5 |
| Габаритные размеры, мм длинна ширина высота |
2760 1475 1590 |
| Масса, кг | 3200 |
Базовая комплектация НК3418
- ножницы в сборе;
- педаль управления;
- паспорт;
- руководство по эксплуатации;
- ЗИП (зап.части инструмент принадлежности).
Дополнительное оборудование НК3418
- лазерный указатель линии реза;
- рольганг для подачи металла в зону реза (приводной и не приводной);
- откатная тележка (приводная и не приводная).
-
