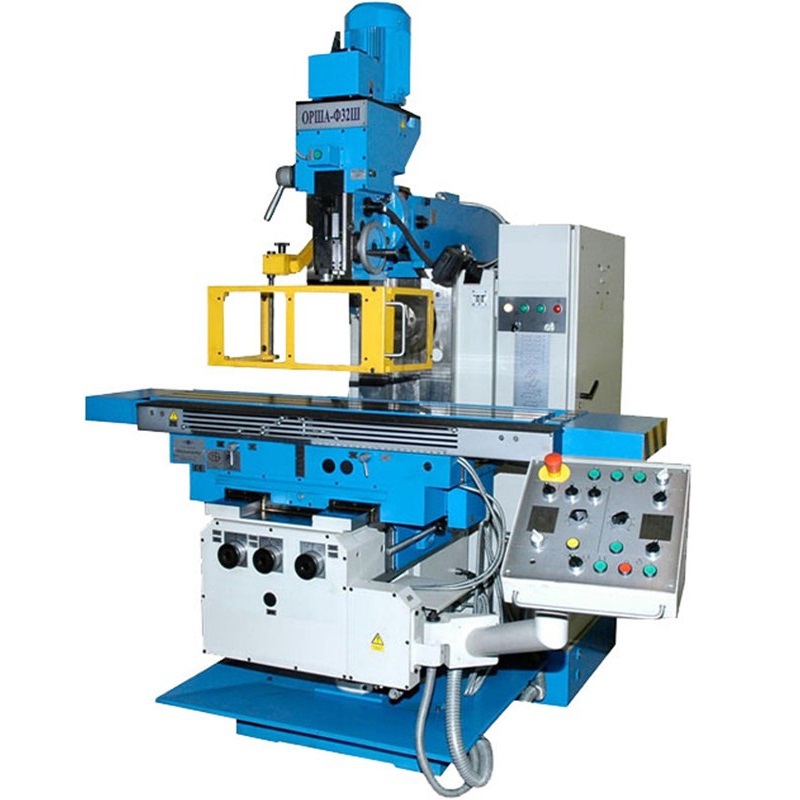

- Широкоуниверсальный фрезерный станок ОРША-Ф32Шх30
Станок этой модели предназначен для фрезерования плоских и фасонных поверхностей всеми видами фрез. Имеет горизонтальный фрезерный шпиндель с конусом ISO-50. На универсальном фрезерном станке используется поворотная в двух плоскостях вертикальная фрезерная головка со шпинделем ISO-40. Головка установлена на ползуне и имеет автономный привод.
Выпускаемые модификации:
— станок Орша-Ф32Ш исполнение 30
— станок Орша-Ф32Ш исполнение 31
Конструктивные особенности универсально-фрезерного станка по металлу ОРША-Ф32Ш:
- наличие частотного регулирования скорости асинхронных электродвигателей главного привода и привода подач;
- возможность подключения гидрофицированного приспособления зажима изделия;
- перемещения по осям X, Y, Z имеют механизированный и ручной привод и осуществляются по закаленным чугунным направляющим скольжения;
- возможность установки цифровой индикации по координатам X, Y, Z;
- станок имеет командоконтроллер SIEMENS, который управляет электроавтоматикой станка и обеспечивает работу в полуавтоматическом цикле;
- Наличие механизма отскока-подскока по координате Z и механизмов дискретных подач по координатам X, Y, Z.
- Наличие высоконадежного гидрофицированного механизма зажима инструмента.
- Комплектующие ведущих производителей SIEMENS, HITACHI, BALLUFF.
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 | П |
| Размеры рабочей поверхности стола, мм длина / ширина | 1400/320 |
| Наибольшее перемещение стола, мм | |
| - продольное (координата X) | 840(1035)** |
| - поперечное (координата Y) при работе горизонтальным / вертикальным шпинделем | 320/320 |
| Пределы рабочих подач стола, мм/мин | |
| - продольных и поперечных (координаты X и Y) | 25…1250 |
| - вертикальных (координата Z) | 6,0…320 |
| Пределы частот вращения шпинделей, мин-1 горизонтального/ вертикального | 25…2000/71…2240 |
| Мощность приводов фрезерных шпинделей, кВт горизонтального/ вертикального | 7,5/4,0 |
| Габаритные размеры, мм длина х ширина х высота | 2454х1890х2425 |
| Масса ОРША-Ф32Шх30 ОРША-Ф32Ш, кг | 3500 |
Комплект поставки
- Гидростанция смазки +
- Система охлаждения +
- Гидромеханическое устройство зажима инструмента +
- Защитные экраны зоны резания +
- Быстроизнашиваемые запасные части, инструмент и принадлежности +
- Устройство цифровой индикации по координатам X, Y, Z *
- Тиски станочные *
- Универсальная делительная головка *
- Комплект оправок расточных *
- Комплект оправок и потронов для зажима инструментов *
- Стол поворотный с ручным и механизированным приводом *
- Насадка горизонтальная, поворотная на 360°, фрезерная головка Орша-Ф32Ш.39 со шпинделем ISO-40 *
+ - входит в комплект поставки.
* - за дополнительную плату
** - по отдельному заказу
-
