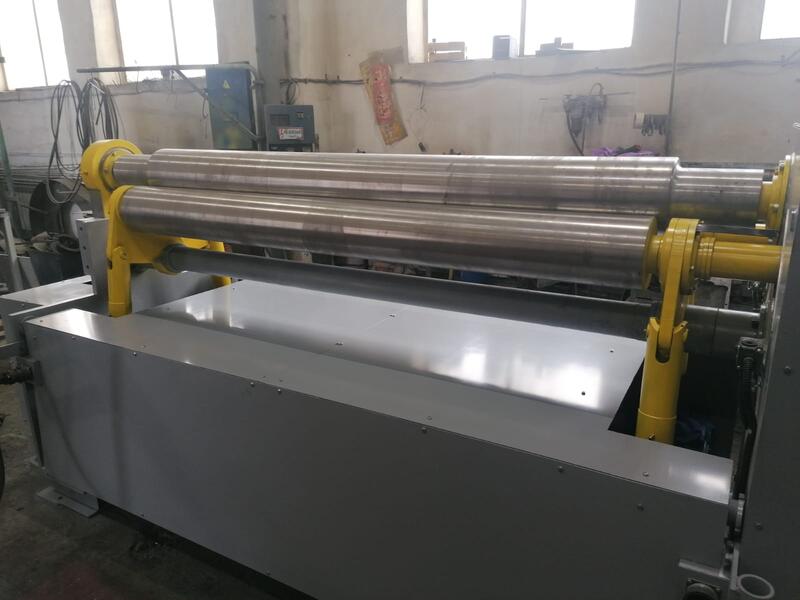

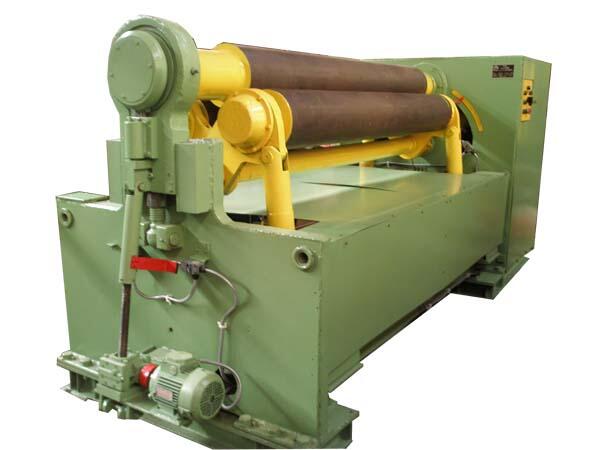

ИБ2220
Машина ИБ2220 разработана в 1980 году и серийно выпускалась с 1980 года. Разработчик ПО КПО г. Азов. Изготовитель - Завод КПО г. Славгород.
Машина листогибочная ИБ2220 предназначена для гибки цилиндрических и конических обечаек из листового металла в холодном состоянии - до 2 метров в ширину и до 10 мм по толщине, а также для гибки сортового и фасонного проката, подгибки кромок листа на требуемый радиус гибки (при использовании дополнительного инструмента).
Ширина стола у вальцов ИБ2220, как у большинства валковых машин, двухметровая. Этот размер ограничивает максимальную ширину изготавливаемых изделий.
Основные параметры машины листогибочной трехвалковой ИБ2220:
- Наибольшие размеры изгибаемого листа металла - 10 х 2000 мм
- Наименьший радиус гибки - 180 мм
- Диаметр верхнего валка - 215 мм
- Скорость гибки - 9,3 м/мин
- Мощность привода - 8,5 кВт
- Вес машины полный - 6,2 т
| Наименование параметра | ИБ2220 |
|---|---|
| Основные параметры машины | |
| Наибольшая толщина изгибаемого листа при бт = 250 МПа (25 кгс/мм²), мм | 10 |
| Наибольшая ширина изгибаемого листа, мм | 2000 |
| Максимальный угол при вершине конических обечаек, град | |
| Скорость гибки, м/мин | 9.3 |
| Наименьший радиус гибки, мм | 180 |
| Диаметр верхнего валка, мм | 215 |
| Диаметр боковых валков, мм | 195 |
| Электрооборудование и привод машины | |
| Количество электродвигателей, кВт | 4 |
| Электродвигатель (главного) привода вращения боковых валков, кВт | 8,5 |
| Электродвигатель механизма наклона откидной опоры верхнего валка, кВт | 1,1 |
| Электродвигатели регулировки высоты боковых валков, кВт | 3,0 |
| *Электродвигатель привода механизма съема изделий (сталкивателя) (М5), кВт | 1,5 |
| *Электродвигатель привода поддерживателя обечайки (М6), кВт | 0,75 |
| Суммарная мощность электродвигателей, кВт | |
| Габарит и масса машины | |
| Габарит (длина х ширина х высота), мм | 3940 х 1250 х 1310 |
| Масса, кг | 5850 |
