ИБ2222
Машина ИБ2222 разработана в 1979 году и серийно выпускалась с 1980 года. Разработчик ПО КПО г. Азов. Изготовитель - Завод КПО г. Славгород.

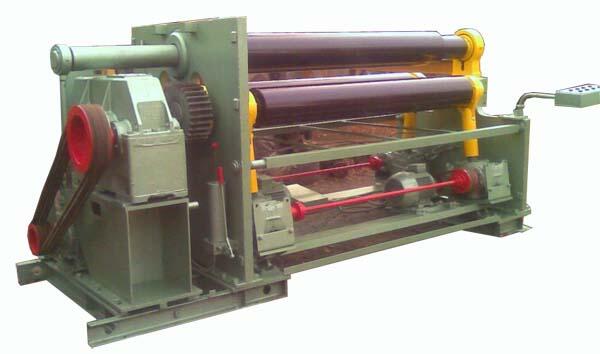

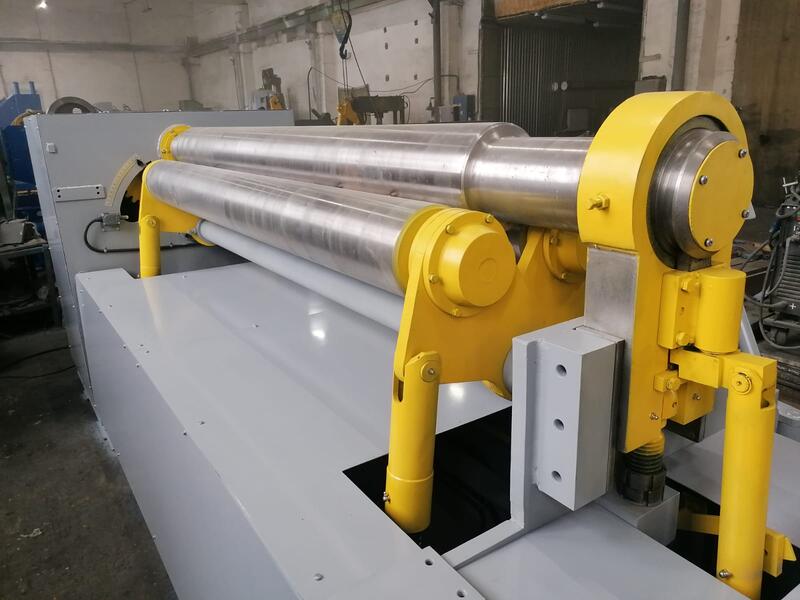

Машина листогибочная ИБ2222 предназначена для гибки цилиндрических и конических обечаек из листового металла в холодном состоянии - до 2 метров в ширину и до 16 мм по толщине, а также для гибки сортового и фасонного проката, подгибки кромок листа на требуемый радиус гибки (при использовании дополнительного инструмента).
Основные параметры машины листогибочной трехвалковой ИБ2222:
- Наибольшие размеры изгибаемого листа металла - 16 х 2000 мм
- Наименьший радиус гибки - 240 мм
- Диаметр верхнего валка - 270 мм
- Скорость гибки - 7,7 м/мин
- Мощность привода - 12 кВт
- Вес машины полный - 10,72 т
| Наименование параметра | ИБ2222 | ИБ2222В |
|---|---|---|
| Основные параметры машины | ||
| Наибольшая толщина изгибаемого листа при бт = 250 МПа (25 кгс/мм²), мм | 16 | 16 |
| Наибольшая ширина изгибаемого листа, мм | 2000 | 2000 |
| Максимальный угол при вершине конических обечаек, град | 20 | 20 |
| Скорость гибки, м/мин | 7,7 | 8,5 |
| Наименьший радиус гибки, мм | 240 | 240 |
| Диаметр верхнего валка, мм | 270 | 270 |
| Диаметр боковых валков, мм | 260 | 260 |
| Электрооборудование и привод машины | ||
| Количество электродвигателей, кВт | 4 | 4 |
| Электродвигатель (главного) привода вращения боковых валков, кВт | 12,0 | 12,0 |
| Электродвигатель механизма наклона откидной опоры верхнего валка, кВт | 1,1 | 1,1 |
| Электродвигатели регулировки высоты боковых валков, кВт | 5,5 | 5,5 |
| *Электродвигатель привода механизма съема изделий (сталкивателя) (М5), кВт | 1,5 | 1,5 |
| *Электродвигатель привода поддерживателя обечайки (М6), кВт | 0,75 | 0,75 |
| Суммарная мощность электродвигателей, кВт | ||
| Габарит и масса машины | ||
| Габарит (длина х ширина х высота), мм | 4040 х 1490 х 1745 | 4040 х 1590 х 2096 |
| Масса, кг | 11495 | 8890 |
