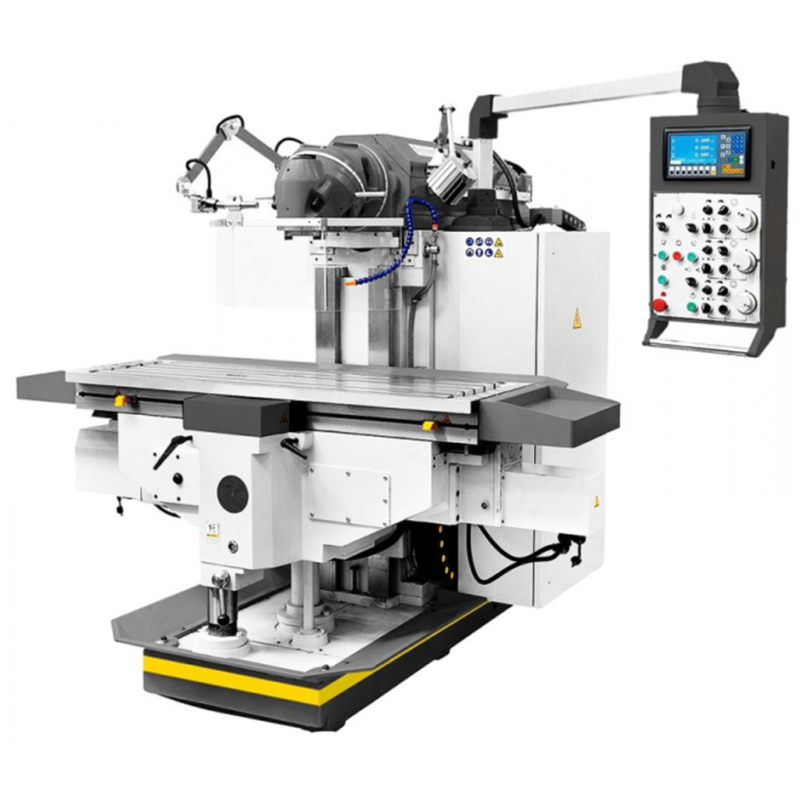

Широкоуниверсальный фрезерный станок MUF1200 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Широкоуниверсальный фрезерный станок для тяжелых работ
o ШВП по осям X/Y
o Высокая жесткость конструкции станка
o Жесткая конструкция вертикальной фрезерной головы без пиноли
o Автоматическая подача и ускоренное перемещение стола по 3м координатам
o Цифровая индикация по осям X/Y/Z
o Серводвигатели перемещения по осям X/Y
o Эл.двигатель подъема стола
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа местного освещения
o Централизованная смазка по осям X/Y
o Стандарт СЕ
o Электрокомпоненты Schneider electric
| MUF1200 Servo | |
|---|---|
| Макс. диаметр торцевого фрезерования |
150 мм |
| Макс. диаметр концевого фрезерования |
40 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 27 |
30-2050 об/мин |
| Конус шпинделя |
ISO40 |
| Перемещение консоли |
500 мм |
| Диапазон наклона головки |
±360? |
| Расстояние ось шпинделя-консоль |
36-686 мм |
| Расстояние шпиндель-стол |
50-550 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размер стола |
1235х460 мм |
| Перемещение стола по оси XхYхZ |
900x650x450 мм |
| Автоматическое перемещение по осям X/Y (плавно) |
10-1000 мм/мин |
| Автоматическое перемещение по оси Z (плавно) |
5-500 мм/мин |
| Ускоренное перемещение по осям X/Y/Z (плавно) |
2200/2200/1100 мм/мин |
| Макс. крутящий момент сервомоторов X/Y |
18Nm |
| Макс. крутящий момент сервомотора по оси Z |
27Nm с тормозом |
| Мощность сервомоторов по осям X/Y |
1,5 кВт |
| Мощность насоса СОЖ |
0,9 кВт |
| Объем потока СОЖ |
25 л/мин |
| Макс. нагрузка на стол |
800 кг |
| Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
| Мощность двигателя(горизонт/верт) |
5,5 кВт |
| Габаритные размеры |
1940х2200х2115 мм |
| Масса |
3900 кг |
Комплект поставки MUF1200 Servo
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Электромотор подъема стола оси Z
4) Зажимная тяга.
5) Система подвода СОЖ
6) Поддон для сбора стружки
7) Инструкция по эксплуатации
8) Стандарт СЕ
9) Электрокомпоненты Schneider electric
