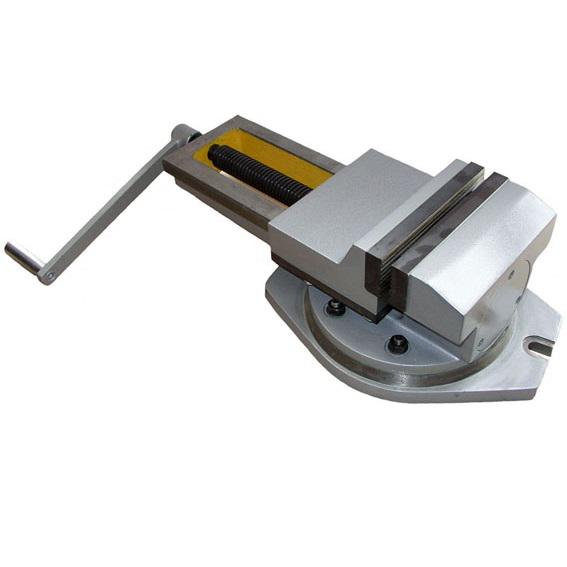

Тиски станочные поворотные 250 мм 7200-0225-03
Тиски станочные поворотные 7200 0225 03, используются в основном на фрезерных, или других станках с большим размером рабочей поверхности стола.
В данном случае, тиски станочные поворотные 250мм, где 250 мм это ширина губок, а раскрытие -320 мм. Тисы чугунные.
Особенности конструкции тисков 7200-0225-03:
- Класс точности тисков Н по ГОСТ 16518 (DIN 6370);
- Основные корпусные детали тисков изготовлены из чугуна;
- Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью 2-х болтов;
- Наличие в конструкции упорного подшипника уменьшает усилие на рукоятке при зажиме заготовок. Наличие тарельчатых пружин повышает надежность удержания закрепленной заготовки;
- Поворотные тиски представляют из себя аналогичные неповоротные с добавлением поворотного основания (стола);
- Модели 7200-0221-02, 7200-0226-03, 7200-0229-02 выполнены с усиленным креплением поворотного основания (стола).
| Характеристика | 7200-0225-03 |
|---|---|
| B | мм - 250 |
| A | мм - 320 |
| B1 | мм 340 |
| L | мм 709 |
| H | мм 183 |
| H1 | мм 223 |
| h | мм 80 |
| b | мм 18H7 |
| Усилие зажима | Н 45000 |
| Масса | кг 92 |
Область применения: мелкосерийное и серийное производство.
