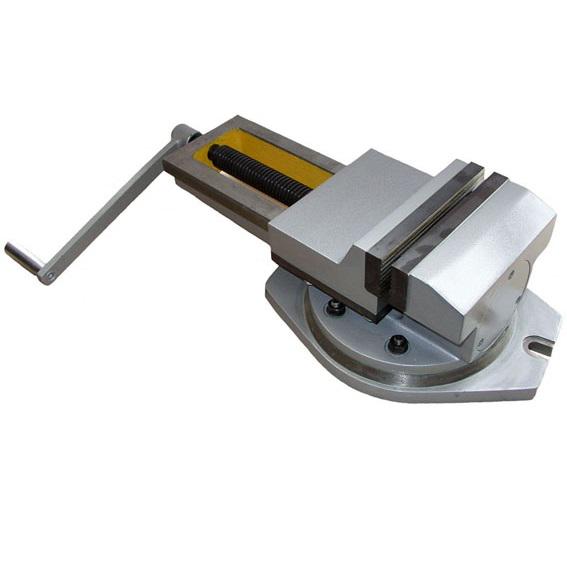

Тиски станочные поворотные с ручным приводом 7200-0229-02 (320мм)
Тисы 7200-0229-03 используют в основном станочники. Устанавливают на фрезерные столы, на крупных сверлильных станках (2С132) или радиально-сверлильных (2А554). Кроме того можно применять на обычных слесарных верстаках. Удобно то что тисы еще и поворачиваемые. Это позволяет правильно выставить и закрепить деталь.
Тиски можно приобрести у всех кто занимается станочной оснасткой, но наша компания всегда сможет предложить лучшую цену, достаточно позвонить и сказать что вы нашли дешевле.
Тисочки простые для слесарей, то же есть у нас. Тип ТСС 160 -ТСС 200.
Особенности конструкции тисков 7200-0229-03:
- Класс точности тисков Н по ГОСТ 16518 (DIN 6370);
- Основные корпусные детали тисков изготовлены из чугуна;
- Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью 2-х болтов;
- Наличие в конструкции упорного подшипника уменьшает усилие на рукоятке при зажиме заготовок. Наличие тарельчатых пружин повышает надежность удержания закрепленной заготовки;
- Поворотные тиски представляют из себя аналогичные неповоротные с добавлением поворотного основания (стола);
- Модели 7200-0221-02, 7200-0226-03, 7200-0229-02 выполнены с усиленным креплением поворотного основания (стола).
| Характеристика | 7200-0229-03 |
|---|---|
| B | мм - 320 |
| A | мм - 400 |
| B1 | мм 400 |
| L | мм 780 |
| H | мм 197 |
| H1 | мм 223 |
| h | мм 100 |
| b | мм 22H7 |
| Усилие зажима | Н 55000 |
| Масса | кг 116 |
Область применения: мелкосерийное и серийное производство.
