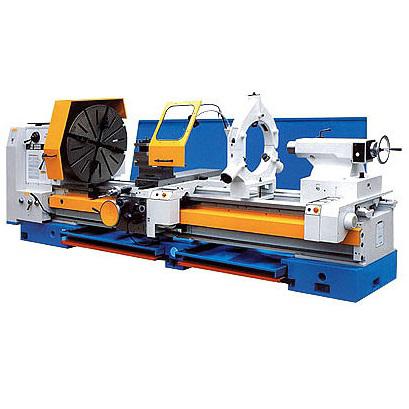

- Токарно-винторезный станок CU 1000
Назначение:
Предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, питчевых.
Особенности:
- Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
- Укомплектован трехкулачковым патроном 'Bison' производства Польши и вращающимся центром.
- Вся электрика станка изготовлена немецкой фирмой 'Шнайдер-электрик'.
- В самой ответственной части станка - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм 'SKF' и 'FAG'.
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
| Параметр | Значение |
|---|---|
| Диаметр обработки над станиной, мм | 1070 |
| Диаметр обработки над суппортом, мм | 700 |
| Диаметр обработки в выемке станины, мм | 1250 |
| Диаметр обработки на прутковом материале, мм | 140 |
| Высота центров, мм | 500 |
| Расстояние между центрами, мм | 1000/1500/3000/4000/5000/6000 |
| Ширина направляющих, мм | 700 |
| Передний конец по DIN55027 | No. 15 |
| Диаметр отверстия шпинделя, мм | 155 |
| Конусное отверстие шпинделя, мм | 160 |
| Количество скоростей шпинделя | 24 |
| Диапазон оборотов, об./мин | 6,3...1250 |
| Мощность главного привода, кВт | 22 (30) |
| Количество подач | 160 |
| Диапазон продольных подач, мм/об. | 0,032...38,9 |
| Диапазон поперечных подач, мм/об. | 0,016...19,45 |
| Количество резьб | 80 |
| Шаг миллиметровой резьбы, мм | 0,5...480 |
| Шаг дюймовой резьбы, вит/1 | 60...1/16 |
| Шаг модульной резьбы, мм | 0,125...120 |
| Шаг диаметральной резьбы, DP | 240...1/4 |
| Ход поперечных салазок, мм | 525 |
| Ход верхних салазок, мм | 270 |
| Диаметр пиноли, мм | 125 |
| Конус пиноли | No. 6 |
| Ход пиноли, мм | 260 |
| Масса станка для РМЦ 3000 мм | 8100 |
-
