Ультразвуковой дефектоскоп Пеленг-115
Ультразвуковой дефектоскоп ПЕЛЕНГ-115 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений, а также для измерения глубины и координат залегания дефектов.
Основные технические характеристики:
| диапазон контроля (по стали) |
от 2 до 1500 мм
|
| рабочие частоты |
1,8; 2,5; 5,0; 10,0 МГц
|
| диапазон рабочих частот приёмного тракта |
от 1,0 до 10 МГц
|
| диапазон устанавливаемых скоростей УЗ колебаний |
от 100 до 15000 м/с
|
| частота повторения зондирующих импульсов |
50 Гц
|
| диапазон регулировки усиления |
от 0 до 80 дБ с дискретностью 1 дБ
|
| отсечка |
постоянная; 5 % высоты экрана
|
| развертка |
типа А, В
|
| диапазон задержки развертки |
от -30 до 1500 мм
|
| погрешность измерения глубины залегания дефектов |
± (0,5 + 0,02 H) мм
|
| дискретность измерения расстояний |
0,1 мм
|
| диапазон регулировки ВРЧ |
от 0 до 60 дБ
|
| память: – настроек – изображений развертки типа А – программ настройки типа В |
200 200 50 |
| интерфейс связи с персональным компьютером |
USB
|
| размер рабочей части экрана |
70,0x52,5 мм
|
| электрическое питание: – аккумуляторное – сеть переменного тока |
3,7 В 220 В, 50 Гц |
| время непрерывной работы |
не менее 12 час
|
| диапазон рабочих температур |
от -10 до + 50 °С(-40 до +50 °С)*
|
| степень защиты корпуса |
IP 64
|
| габаритные размеры |
не более 180(205)*x85x35 мм
|
| масса электронного блока |
не более 550 г (800 г)*
|
| * версия "Морозко" - исполнение для северных регионов |
Отличительные особенности ультразвукового дефектоскопа Пеленг-115:
• простота в эксплуатации;

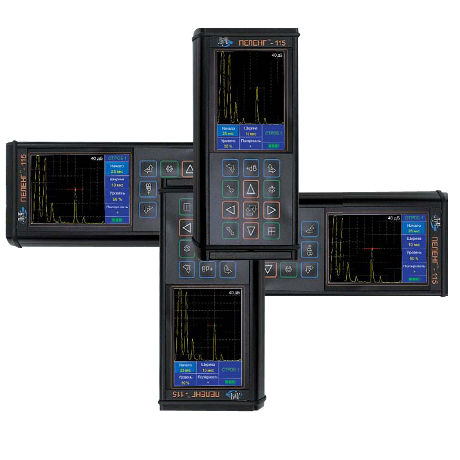

• возможность поворота изображения;
• построение АРД-диаграмм;
• В-Скан;
• два независимых строба АСД;
• цветной дисплей с высокой контрастностью и разрешающей способностью;
• встроенные часы и календарь;
• прочный корпус для тяжелых условий эксплуатации;
• возможность обновления программного обеспечения Потребителем;
• малые габариты и масса; • прекрасное соотношение цена/качество.
Комплект поставки ультразвукового дефектоскопа Пеленг-115
| Дефектоскоп ультразвуковой "ПЕЛЕНГ-115" (УД2-115) Электронный блок |
1 шт.
|
| УЗ ПЭП |
3 шт. *
|
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт. **
|
| Кабель соединительный (ПЭВМ/электронный блок) |
1 шт.
|
| Блок аккумуляторный (встроенный) |
1 шт.
|
| Сетевой блок питания |
1 шт.
|
| Программное обеспечение |
1 к-кт
|
| Дефектоскоп ультразвуковой "ПЕЛЕНГ-115" (УД2-115). Руководство по эксплуатации ЛИВЕ.415119.024 РЭ |
1 экз.
|
| Дефектоскоп ультразвуковой "ПЕЛЕНГ-115" (УД2-115). Паспорт ЛИВЕ.415119.024 ПС |
1 экз.
|
| Чехол для электронного блока |
1 шт. ***
|
| Сумка для переноски |
1 шт.
|
* - типы УЗ ПЭП оговариваются при оформлении заказа; |
|
** - при поставке преобразователей типа П112 кабель конструктивно может входить в состав УЗ ПЭП |
|
*** - Поставляется за дополнительную плату по заказу Потребителя |
|
