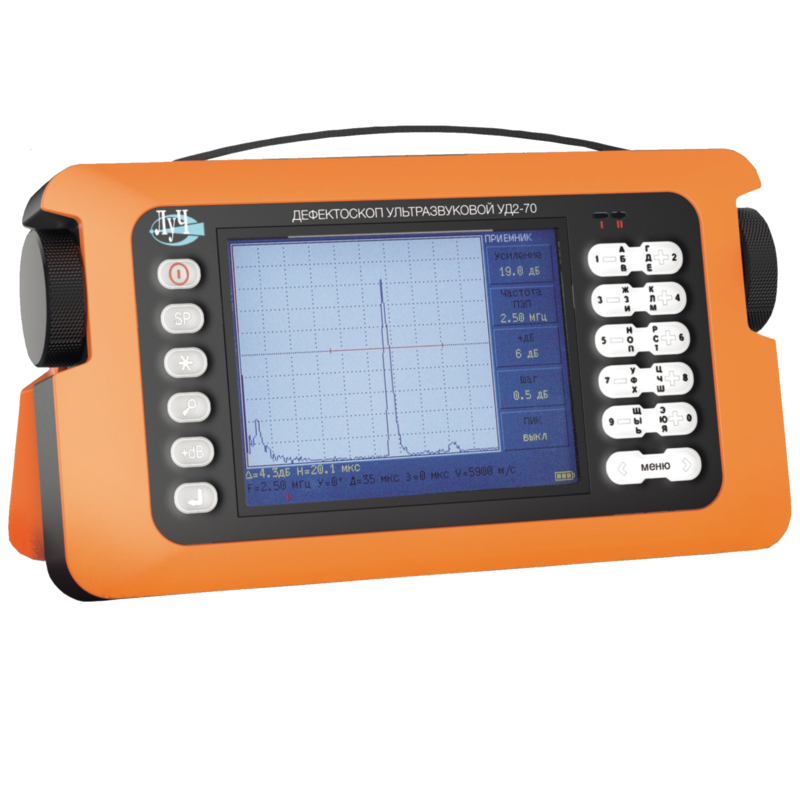

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.
Особенности ультразвукового дефектоскопа:
• малые габариты;
• построение АРД диаграмм;
• два независимых строба АСД;
• автоматическая регулировка усиления;
• иммерсионный режим работы;
• возможность синхронизации с внешними устройствами;
• возможность обновления программного обеспечения Потребителем;
• B-Скан;
• большой цветной дисплей с высокой контрастностью и разрешающей способностью;
• встроенные часы и календарь;
• индивидуальный прочный пластиковый корпус для тяжелых условий эксплуатации;
• возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
• встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
• специальная комплектация для ОАО "РЖД" и метрополитена.
Основные технические характеристики на ультразвуковой дефектоскоп УД2-70
| Рабочие частоты |
0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц |
| Диапазон контроля по стали |
от 1 до 7500 мм |
| Диапазон рабочих частот приёмного такта |
от 0,2 до 12 МГц |
| Диапазон устанавливаемых скоростей УЗ колебаний |
от 100 до 15000 м/с |
| Частота повторения зондирующих импульсов |
30; 60; 120; 250; 500; 1000; 2000 Гц |
| Диапазон регулировки усиления |
от 0 100 дБ с дискретностью 0,5; 1,0 дБ |
| Отсечка |
Линейная, компенсированная, от 0 до 100% высоты экрана |
| Развёртка |
тип А, В |
| Диапазон задержки развёртки |
от -30 до 7500 мм |
| Погрешность измерения глубины залегания дефектов |
±(0,1 + 0,02Н) мм |
| Дискретность измерения расстояний |
0,1 мм |
| Погрешность измерения отношений амплитуд сигналов |
±(0,1 + 0,03 N) дБ |
| Диапазон регулировки ВРЧ |
от 0 до 80 дБ |
Память
- настроек
- изображения развёртки типа А
- значений глубиномера |
400
400
4000 |
| Интерфейс связи с компьютером |
USB |
| Размер рабочей части экрана |
111,4 х 83,5 мм |
| Диапазон рабочих температур |
-10...+50 °С |
Электрическое питание:
- аккумуляторное
- сеть переменного тока |
12 В;
220 В 50 Гц |
| Время непрерывной работы |
не менее 14 ч |
| Степень защиты корпуса |
IP 64 |
| Габаритные размеры (без ручки для переноса) |
не более 245х77х145 мм |
| Масса электронного блока |
не более 2,2 кг |
Комплект поставки: Версия общего назначения
| Электронный блок ультразвукового дефектоскопа УД2-70 |
1 шт.
|
УЗ ПЭП, в том числе
-П111-2,5-К12-03
-П111-5-К6-03
-П121-2,5-65-Б4-03
-П121-5-70-А1-03 |
4*шт.
1 шт.
1 шт.
1 шт.
1 шт. |
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт.**
|
| Кабель соединительный (компьютер/электронный блок) |
1 шт.
|
| Сетевой блок питания |
1 шт.
|
| Съёмная аккумуляторная батарея |
1 шт.
|
| Программное обеспечение |
1 к-кт.
|
| Сумка для переноски |
1 шт.
|
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ |
1 экз.
|
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС |
1 экз.
|
* По заказу потребителя преобразователи из стандартного комплекта могут быть заменены на любые другие из производимой номенклатуры УЗ ПЭП, идентичные по цене. |
| ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП |
Дополнительная комплектация, оговариваемая при заказе.
| Комплект для построения АРД диаграмм |
1 к-кт.
|
-Программное обеспеченияе для электронного блока
-Памятка по установке программного обеспечения
-Образец V2 |
1 шт.
1 шт.
1 шт.
|
| USB- flash карта |
1 шт.
|
| Инвертор - 12 В; ~220В; 100 мА |
1 шт.
|
| Запасная аккумуляторная батарея |
1 шт.
|
| Переходник для заряда съёмной аккмуляторной батареи вне прибора |
1 шт.
|
| Чехол |
1 шт.
|
Комплект поставки: Версия "локомотивная"
| Электронный блок ультразвукового дефектоскопа УД2-70 |
1 шт.
|
УЗ ПЭП, в том числе
-П111-2,5- К12-004
-П111-5-К6-003
-П121-0,4-90-003(для контроля поверхности катания бандажей)
-П121-2,5-40-М-003
-П121-2,5-50-М-003
-П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
-П122-2,5-90-004 (для контроля зубьев шестерни)
-П122-2,5-90-003 (для контроля зубьев зубчатого колеса)
-ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц)
-ПЭП П131-2,5-0º/18º-ВО-03 (комбинированный для контроля осей колесных пар) |
6+4*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.*
1 шт.*
1 шт.*
1 шт.* |
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт.**
|
| Кабель соединительный (компьютер/электронный блок) |
1 шт.
|
| Устройство сканирования бандажей и ободьев колес УСБК-1 |
1 шт.
|
| Стандартный образец СО-3Р или СО-2 |
1 шт.
|
| Сетевой блок питания |
1 шт.
|
| Съемная аккумуляторная батарея |
1 шт.
|
| Программное обеспечение |
1 к-кт.
|
| Сумка для переноски |
1 шт.
|
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ |
1 экз.
|
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС |
1 экз.
|
* Поставляется за дополнительную плату по заказу Потребителя |
| ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП |
Комплект поставки: Версия "вагонная"
| Электронный блок ультразвукового дефектоскопа УД2-70 |
1 шт.
|
УЗ ПЭП, в том числе
-П111-2,5- К12-004
-П111-5-К6-003
-П121-0,4-90-003 (для контроля поверхности катания колес)
-П121-2,5-40-М-003
-П121-2,5-50-М-003
-П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)
-П111-5-6-ШС-003 |
6+1*шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.* |
| Кабель соединительный (УЗ ПЭП/электронный блок) |
1 шт.**
|
| Кабель соединительный (компьютер/электронный блок) |
1 шт.
|
| Устройство сканирования колёс УСКм |
1 шт.
|
| Стандартный образец СО-3Р или СО-2 |
1 шт.*
|
| Сетевой блок питания |
1 шт.
|
| Съемная аккумуляторная батарея |
1 шт.
|
| Программное обеспечение |
1 к-кт.
|
| Сумка для переноски |
1 шт.
|
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.025.0000 РЭ |
1 экз.
|
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.025.0000 ПС |
1 экз.
|
* Поставляется за дополнительную плату по заказу Потребителя |
| ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП |
Комплект поставки: Версия "метрополитен ТР-2"
| Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-2) |
1 шт.
|
| Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» |
1 к-кт.
|
| Кабель 2BNC-LEMO |
1 шт.
|
| Кабель 2BNC-2LEMO |
1 шт.
|
| Съемная аккумуляторная батарея |
1 шт.
|
| Кабель соединительный (ПЭВМ/электронный блок) |
1 шт.
|
| Сетевой блок питания |
1 шт.
|
| Чехол для электронного блока |
1 шт.
|
| Сумка для переноски |
1 шт.
|
| Методика поверки |
1 шт.
|
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.700.0000.ТР-2 РЭ |
1 экз.
|
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.700.0000. ТР-2 ПС |
1 экз.
|
| Свидетельство о поверке |
1 экз.
|
| Преобразователь АПЛ-111-28М |
4 шт.
|
| Преобразователь АПМ121-13 |
4 шт.
|
| Преобразователь АПМ121-18 |
4 шт.
|
| Преобразователь АПМ-6550-А1 |
2 шт.
|
| Преобразователь АПТ-55176-А1 |
2 шт.
|
| Преобразователь АПМ121-15 |
4 шт.
|
| Преобразователь АПМ122-6 |
4 шт.
|
| Преобразователь АПМ-540-АЛС |
2 шт.
|
Комплект поставки: Версия "метрополитен ТР-3"
| Электронный блок дефектоскопа УД2-70 (версия «Метрополитен» ЛИВЕ 415119.700.0000. ТР-3) |
1 шт.
|
| Комплект программного обеспечения: спецменю дефектоскопа – «Контроль деталей подвижного состава метрополитена всех серий и типов» |
1 к-кт.
|
| Кабель 2BNC-LEMO |
1 шт.
|
| Кабель 2BNC-2LEMO |
1 шт.
|
| Съемная аккумуляторная батарея |
1 шт.
|
| Кабель соединительный (ПЭВМ/электронный блок) |
1 шт.
|
| Сетевой блок питания |
1 шт.
|
| Чехол для электронного блока |
1 шт.
|
| Сумка для переноски |
1 шт.
|
| Программа и методика поверки |
1 экз.
|
Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации.
ЛИВЕ.415119.700.0000.ТР-3 РЭ |
1 экз.
|
Дефектоскоп ультразвуковой УД2-70. Паспорт.
ЛИВЕ.415119.700.0000. ТР-3 ПС |
1 экз.
|
| Свидетельство о поверке |
1 экз.
|
| Преобразователь АПМ121-1,25-90-150-207 |
2 шт.
|
| Преобразователь АПМ121-1,25-90-160-207 |
5 шт.
|
| Преобразователь АПЛ-111-28М |
5 шт.
|
| Преобразователь АПМ121-13 |
2 шт.
|
| Преобразователь АПМ121-18 |
5 шт.
|
| Преобразователь АПМ121-22 |
2 шт.
|
| Преобразователь АПМ-4025-3 |
2 шт.
|
| Преобразователь АПМ-5025-3 |
2 шт.
|
| Преобразователь АПМ-4025-У |
2 шт.
|
| Преобразователь АПМ-5025-У |
2 шт.
|
| Преобразователь АПМ121-2,5-50-110-209 |
2 шт.
|
| Преобразователь АПМ121-2,5-50-150-209 |
2 шт.
|
| Преобразователь АПМ121-2,5-60-150-209 |
2 шт.
|
| Преобразователь АПМ121-2,5-50-130-209 |
2 шт.
|
| Преобразователь АПМ121-2,5-50-160-209 |
5 шт.
|
| Преобразователь АПМ121-2,5-60-120-209 |
2 шт.
|
| Преобразователь АПМ121-2,5-60-160-209 |
2 шт.
|
| Преобразователь АПМ121-15 |
5 шт.
|
| Преобразователь АПМ122-6 |
5 шт.
|
| Преобразователь АПМ-122-8 |
2 шт.
|
| Преобразователь АПМ-540-АЛС |
|
