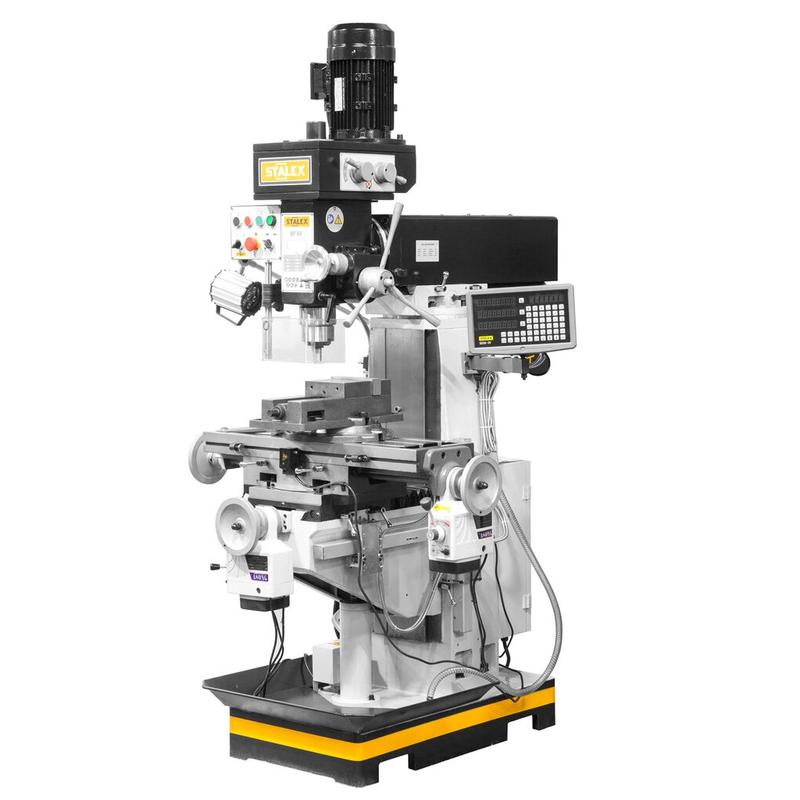

Вертикально-фрезерный станок BF60
Вертикально-фрезерный станок BF60 предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Массивная конструкция из серого чугуна
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Поворот рабочего стола на угол ± 45°
o Автоматическая подача по оси Х/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
o Электрокомпоненты Siemens
| STALEX BF60 | |
|---|---|
| Макс. диаметр сверления (Сталь/Чугун) |
35/40 мм |
| Макс. диаметр торцевой фрезы |
100 мм |
| Макс. диаметр концевой фрезы |
25 мм |
| Макс. диаметр растачивания |
120 мм |
| Макс. диаметр нарезаемой резьбы |
М16 |
| Конус шпинделя |
ISO40 |
| Диапазон вращения вертикального шпинделя: 8 ступеней |
115 - 1750 об/мин |
| Ход пиноли шпинделя |
125 мм |
| Расстояние от шпинделя до поверхности стола |
120-375 мм |
| Размер рабочего стола |
800х240 мм |
| Ход рабочего стола |
375х175x255 мм |
| Т-образные пазы: 5 |
14 мм |
| Диапазон поворота вертикального шпинделя |
45° влево / 45° вправо |
| Привод вертикального шпинделя |
зубчатый |
| Поворот рабочего стола |
± 45° |
| Мощность главного электродвигателя |
2,2/1,5 кВт |
| Габариты станка |
1150х1140х2240 мм |
| Масса |
750 кг |
Комплект поставки BF60
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) Цанговый патрон с набором цанг (4-16мм)
4) Зажимная тяга
5) Фрезерная оправка
6) УЦИ по 3-м осям(Sino)
7) Устройство подвода СОЖ
8) Тиски фрезерные, ширина губок 160 мм
9) Масляный поддон
10) Автоподача по осям X/Y
11) Лампа местного освещения
12) Инструмент для обслуживания
