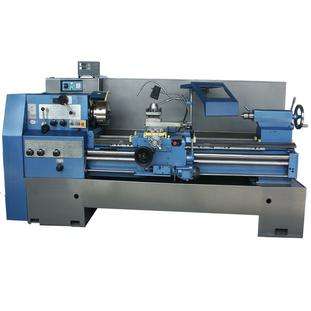

Токарно-винторезный станок 1В62Г (1500)

0 руб.

Артикул: 110375

Назначение:

Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Токарно-винторезный станок 1В62Г/1500 относится к универсальному технологическому металлорежущему оборудованию, используемому на различных металлообрабатывающих предприятиях, в том числе ремонтных.

Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью.

Станина токарного станка мод. 1В62Г имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 620 мм) заготовки типа дисков, колец и фланцев.

Шпиндель смонтирован на точных подшипниках качения. Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.

Станки оснащены фартуком с встроенным электродвигателем ускоренных перемещений и коробкой подач, позволяющей без настройки гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм. Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью.

Климатическое исполнение - УХЛ4. (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).

Параметр	Значение
Наибольший диаметр обрабатываемой заготовки, мм:
над станиной	445
над суппортом	220
над выемкой в станине	620
Наибольшая длина обрабатываемой заготовки, мм:
над суппортом	1500
Конец шпинделя фланцевого по ГОСТ 12593-72	6
Центр по ГОСТ 13214-79
в шпинделе	7032-0054(Метр.80)
в пиноли задней бабки	7032-0039(М5)
Диаметр цилиндрического отверстия в шпинделе, мм, не менее	70
Высота резца, установленного в резцедержателе, мм, не менее	25
Количество скоростей прямого вращения шпинделя, не менее	24
Количество скоростей обратного вращения шпинделя, не менее	24
Частота вращения шпинделя, мин в -1 степени	10-2000
Подача, мм/об:
продольная	0,032-28
поперечная	0,016-14
Пределы параметров нарезаемых резьб при одном наборе сменных колес, не менее:
метрических	0.5-224
модульных	0.5-224
дюймовых	77-0.125
питчевых	77-0.125
Скорость быстрого перемещения суппорта, м/мин:
продольного	4,0
поперечного	2,0
Наибольшая длина перемещения, мм:
каретки	1400
нижнего суппорта	280
верхнего суппорта	130
пиноли	150
задней бабки (поперечное смещение)	±15
Наибольший угол поворота верхнего суппорта, град	±90
Цена одного деления шкалы перемещения, мм:
каретки	0.1
нижнего суппорта	0,05
верхнего суппорта	0,05
пиноли	5
Цена одного деления шкалы поворота верхнего суппорта, град	1,00
Мощность привода, кВт:	6/7,1
Габарит станка, мм	3300х1220х1510
Масса станка, кг	2800
