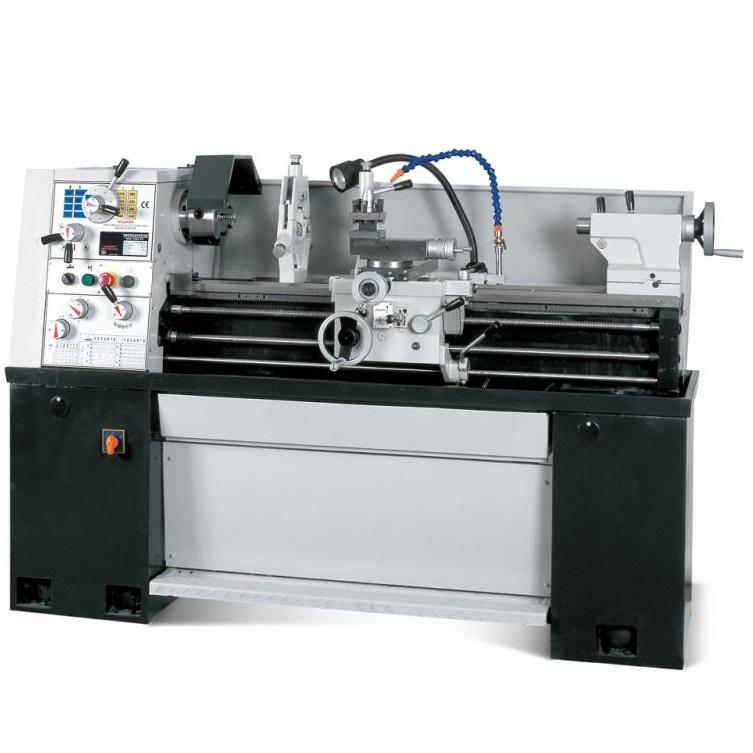

- Токарно-винторезный станок SPE-1000PV с УЦИ
Универсальный токарный станок SPE-1000PV c УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Основные узлы и детали оборудования
1 – переключатель ходового вала
2 – шпиндельная бабка
3 – переключатель коробки скоростей
4 – шпиндельный патрон
5 – подвижный люнет
6 – резцедержатель
7 – штурвал поперечного суппорта
8 – верхний суппорт
9 – переключатель маточной гайки
10 – направляющие станины
11 – задняя бабка
12 — переключатели скоростей подач
13 – педаль ножного тормоза
14 – штурвал продольной подачи фартука
15 – станина
16 – подставка
| Характеристика | Значение |
|---|---|
| Напряжение | 400 В |
| Потребляемая мощность | 2400 Вт |
| Длина обточки | 1000мм |
| Диаметр обточки над станиной | 356 мм |
| Диаметр обточки над суппортом | 220 мм |
| Диаметр обточки над съёмной станиной | 506мм |
| Отверстие шпинделя | 38мм |
| Конус шпинделя | Мк5 |
| Конус пиноли | Мк3 |
| Вылет пиноли | 120мм |
| Макс. высота резцов | 16мм |
| Диапазон оборотов шпинделя | 45-1800 об/мин (9ст.) |
| Метрическая резьба | 0,4 — 7 мм (32 ст.) |
| Дюймовая резьба | 4 — 56 ниток/дюйм (28ст.) |
| Продольная подача | 0,043 — 0,653 мм/об (42ст.) |
| Поперечная подача | 0,015 — 0,220 мм/об (42ст.) |
| Масса | 750кг |
| Размеры (ДхШхВ) | 1920х740х1194 мм |
Комплект поставки
| Наименование | Количество |
|---|---|
| Устройство цифровой индикации | есть |
| Патрон 3х кулачковый Ø160 мм | 1шт |
| Кулачки обратные (комплект) | 1 шт |
| Патрон 4-х кулачковый 200мм | 1шт |
| Планшайба 320мм | 1 шт |
| Люнет подвижный | 1шт |
| Люнет стационарный | 1шт |
| Комплект сменных шестерен (6шт.) | 1шт |
| Невращающийся центр Мк 3 | 2шт |
| Втулка переходная Мк 5-Мк 3 | 1шт |
| Ключи шестигранные 2,3,4,5,6,8 | 6шт |
| Ключ патрона | 2шт |
| Ключ резцедержателя | 1шт |
| Ключи рожковые 14х17, 17х19 | 2шт |
| Инструкция по эксплуатации |
-
